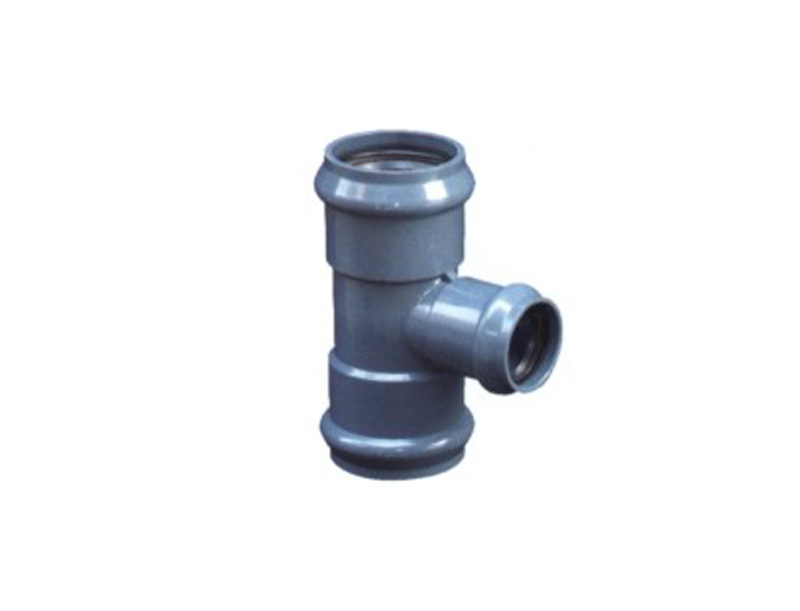

THREE FAUCET REDUCING TEE A16

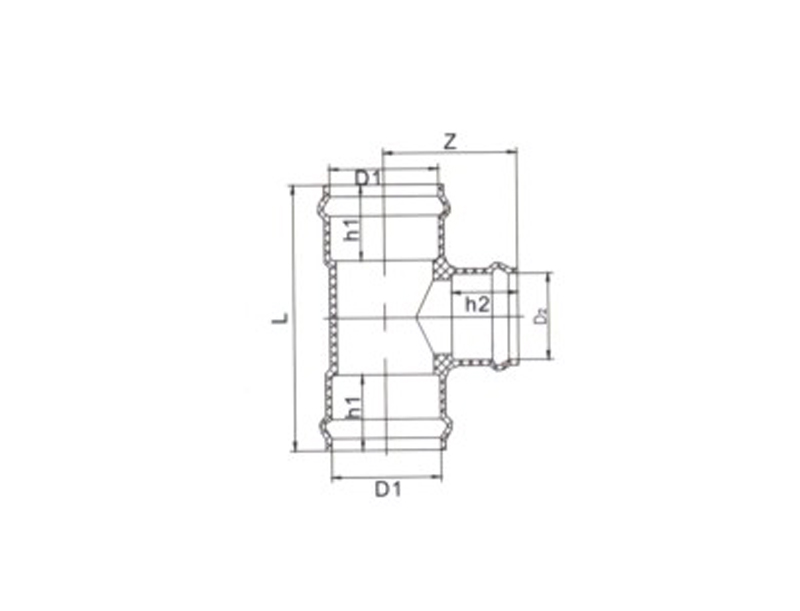

Spec D1XD2

L

h1

h2

Z

75x63

234

81.5

76

117.5

90x63

304

115

76

128

90x75

304

115

81.5

153

110x63

340

122

76

141

110x75

340

122

81.5

138

110x90

340

122

115

197

160x63

384

141

76

169

160x75

384

141

81.5

175

160x90

384

141

115

225

160x110

430

142

122

220

200x63

416

152

76

195

200x75

416

152

81.5

200

200x90

416

152

115

250

200x110

477

155

122

235

200x160

535

155

142

255

225x110

492

166

122

250

225x160

545

166

142

270

250x110

516

180

122

265

250x160

576

180

142

285

250x200

618

180

155

315

315x110

570

198

122

312

315x160

618

198

142

317

315x200

658

198

155

344

355x160

616

206

105

343

355x200

616

206

155

387

355x225

664

206

166

370

355x250

664

206

177

413
